UNIDAD DIDÁCTICA : ORIENTACIÓN ( CURVAS DE NIVEL, EQUIDISTANCIA , PÉRFIL TOPOGRÁFICO , RUMBO Y AZYMUT )

Una curva de nivel es aquella línea que en un mapa une todos los puntos que tienen igualdad de condiciones y de altitud. Las curvas de nivel suelen imprimirse en los mapas en color siena para el terreno y en azul para los glaciares y las profundidades marinas. La impresión del relieve suele acentuarse dando un sombreado que simule las sombras que produciría el relieve con una iluminación procedente del Norte o del Noroeste. En los mapas murales, las superficies comprendidas entre dos curvas de nivel convenidas se imprimen con determinadas tintas convencionales  (tintas hipsométricas). Por ejemplo: verde oscuro para las depresiones situadas por debajo del nivel del mar, verdes cada vez más claros para las altitudes medias, y sienas cada vez más intensos para las grandes altitudes, reservando el rojo o violeta para las mayores cumbres de la tierra.

En un mapa la altitud se indica mediante las curvas de nivel. Estas curvas son líneas que unen puntos con la misma altitud. Cada curva lleva asociado un número ( Ejemplo 650 )  que representa la altura en metros a la que se encuentra. El valor de ese número se denomina cota.





EQUIDISTANCIA

Las curvas de nivel son equidistantes, esto significa que la distancia que hay entre curva y curva siempre es la misma. Recuerda que la distancia que medimos es en altura, no la longitud

Cada mapa puede utilizar una determinada equidistancia entre curvas de nivel. Si el mapa es muy detallado, la equidistancia es muy pequeña, por ejemplo, 5 metros. Si el mapa representa una gran extensión, la equidistancia puede ser mayor, por ejemplo, 100 metros.

Las curvas de nivel en el mapa señalan la orografía de la zona, pero debes aprender a leerlas. Aquí tienes algunas indicaciones:







Una elevación del terreno se representa con curvas cerradas en las que la altura de las curvas interiores va en aumento. Algunas veces, aparece un triángulo con un número. Representa la máxima altura de un lugar; es la cima o pico de un monte.       CURVAS DE NIVEL     Es una línea imaginaria en el terreno que recorre los puntos de igual altura. Es como si cortamos el terreno con una serie de planos horizontales y a igual distancia unos de otros. Existen curvas de nivel convencionales que se dibujan con trazo continua y generalmente de color marrón. Cada cuatro o cinco curvas de nivel consecutivas aparece una de trazo más grueso y oscuro que las demás, que se llama curva maestra o directora, que llevará una cifra que se refiere a la altitud que representa. La equidistancia es la diferencia de altura entre dos curvas de nivel consecutivas convencionales. Gracias a este dato relativo a la equidistancia, se puede deducir que: - Cuando dos curvas de nivel se juntan (están más próximas), el terreno tiene mayor inclinación (pendiente). - Cuando dos curvas de nivel se separan, el terreno tiene menor pendiente.                                                               Equidistancia : 5 metros

                                                              PÉRFIL TOPOGRÁFICO





ACTIVIDAD 1



Une con flechas la correspondencia entre mapa con curvas de nivel y su perfil topográfico

























Interpretación de las curvas de nivel

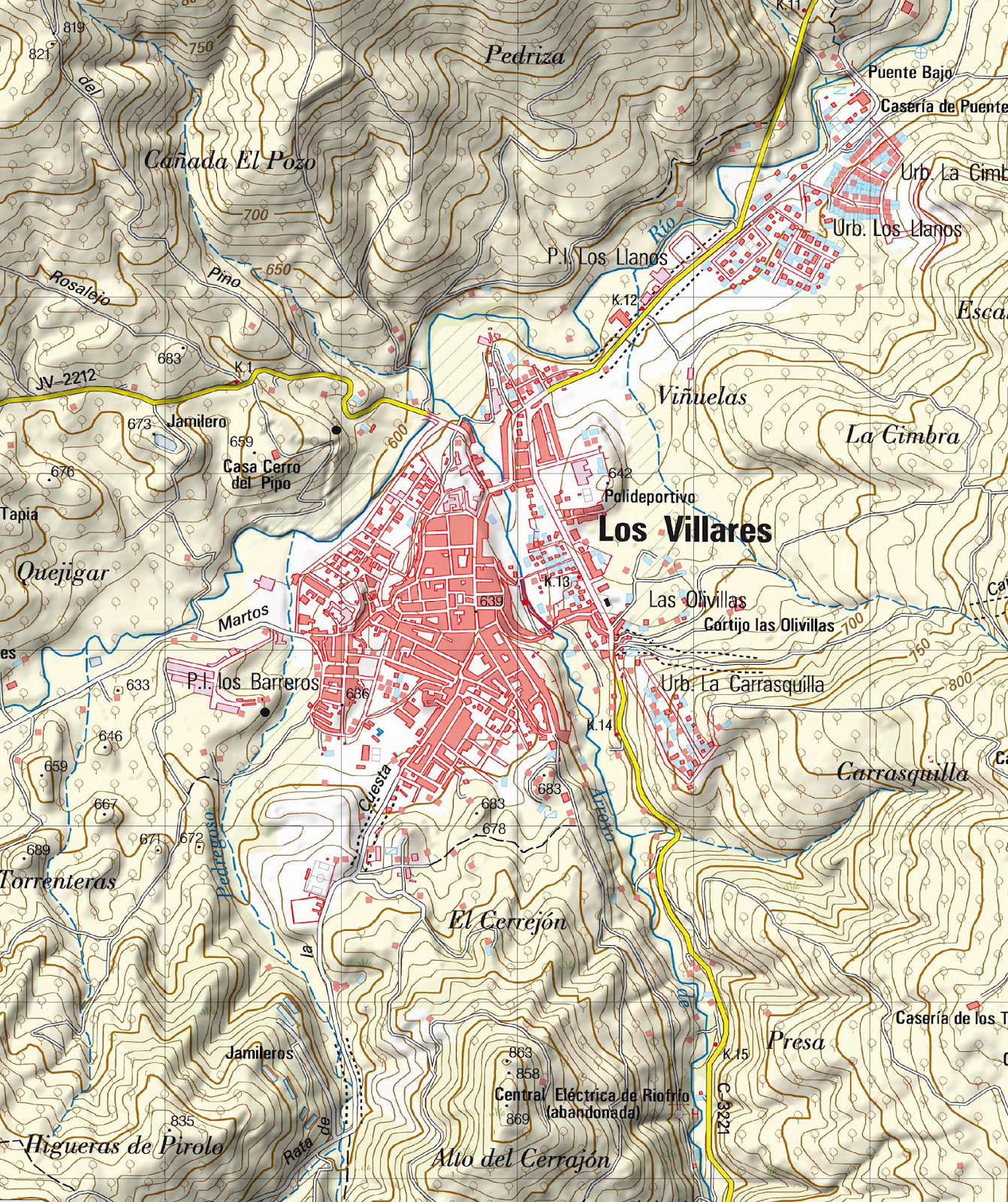

  MAPA TOPOGRÁFICO  , ESCALA  1: 25.000  ( LOS VILLARES )

Equidistancia entre curvas de nivel principal :     50 metros



Equidistancia entre curvas de nivel secundarias: 10 metros

















REALIZACIÓN DEL PÉRFIL TOPOGRÁFICO



(VIDEOS EXPLICATIVOS )



1





2











MATERIAL NECESARIO :



LÁPIZ

GOMA

REGLA/ ESCUADRA

PAPEL CUADRICULADO

ROTULADORES







SE PUEDE ADORNAR EL MAPA CON TINTES O COLORES HIPSOMÉTRICOS













FECHA LÍMITE DE ENTREGA: 28 DE MAYO ( VIERNES)













TOMANDO RUMBO : " DE CASA AL INSTITUTO DEL INSTITUTO A CASA "











ACTIVIDAD SUGERIDA : AVERIGUAD EL RUMBO ( DIRECCIÓN) DESDE TU CASA AL INSTITUTO Y EL CONTRARRUMBO ( DESDE EL INSITUTO A TU CASA ) EN GRADOS SEXAGESIMALES, EN LÍNEA RECTA ADEMÁS DE LA DISTANCIA EN METROS.





Enlance aconsejado :   Pinchar aquí





Los Villares . Jaén                                                      Los Villares . Jaén





 ( Busca tu domicilio )                                           (  Busca el gimnasio del Instituto )



  origin                                    Ejemplo                                         destinatión



 rumbo:   120 º

distancia : 300 metros





















OTRA FORMA DE CONSEGUIR EL RUMBO CON TRANSPORTADOR Y LA DISTANCIA SERÍA UTILIZANDO EL SIGUIENTE MAPA CON MEDIDOR DE DISTANCIAS



  MAPA DE ENLANCE   IBERPIX.



aumentar y utilizar ORTOFOTO





Se puede usar el transportador sobre la pantalla con la línea de distancia trazada previamente

 ( usar el zoom)

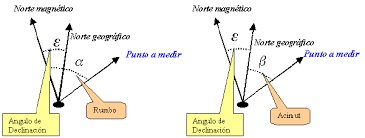

ÁNGULO DE DECLINACIÓN



RUMBO                                            ACIMUT

    norte magnético                                 norte geografico
